基本技術參數：

1、概述

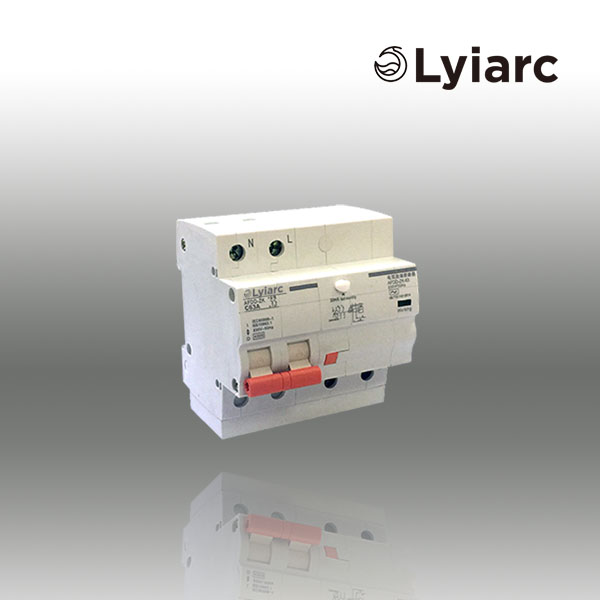

       電弧故障檢測裝置是一種新的用電線路保護裝置，簡稱AFCI (Arc fault detection devices)。其主要功能是檢測和辨別危險的接地電弧故障、并聯電弧故障和串聯電弧故障，并及時驅動使電流斷開的裝置動作避免發生電氣火災。采用嵌入式系統數字電路控制和獨創性的電弧特征識別算法，體積小功能強，集成漏電流保護功能，實現故障電弧和漏電流的自動監測和防護，有效地保障低壓配電線路和用電設備以及人身的安全。

2、領域及用途

AFCI(電弧故障檢測裝置)可安裝在輸電系統的配電箱中，也可以安裝在家庭、辦公室、各種大型超市、百貨商場、醫院、飛機場、紡織廠、庫房、油庫、煉油廠、石油運輸管道額度各個控制點等場合，凡是有用電的地方都可以安裝使用該裝置，廣泛用于電氣防火。

3、功能及特點

性能可靠

   采用線電流時域典型特征檢測與頻域FFT相結合的故障電弧綜合檢測方法，實現時域和頻域同時定位。

其功能特點具體如下：

（1）具有自動控制和人工控制功能；

（2）具有檢測和辨別危險的接地電弧故障、并聯電弧故障和串聯電弧故障的功能；

（3）具有及時驅動使電流斷開的裝置動作避免發生電氣火災的功能；

（4）具有檢測漏電、過流、短路、過壓等諸多功能；

（5）具有故障記憶功能，便于故障查詢、分析。

（6）具有指示燈報警功能

（7）具有多個額定電流、電壓的功能

（8）具有單極額定接通和分?jǐn)喙δ?/span>

（9）具有顯示故障結果的功能

（10）具有自由脫扣功能

（11）具有防銹、耐潮濕，電擊防護功能

與分立元件電器構成的系統相比

 具有控制與保護自配合的特性

    AFCI集控制與保護功能于一體，相當于漏電流檢測器+電弧檢測識別器+斷路器。很好地解決了分立元件間保護與控制特性的匹配問題，使保護與控制特性配合更完美合理。

與斷路器、熔斷器相比

具有對電弧檢測和保護的特性

    以斷路器和熔斷器為基礎的常規短路保護機構，只能在短路容量很小電網時，才能滿足設備功能保護，而發生電弧故障時由于電流強度較小，低于目前電力系統特別是低壓配電領域廣泛安裝的過流保護設定值，因此不能對電弧故障進行全面防護。

與傳感器檢測電弧裝置相比

具有全面檢測的特性

   由于利用傳感器檢測電弧參數時，必須安裝在故障電弧發生的位置，這就給全面檢測供電線路中的故障電弧帶來了不便，而AFCI很好地解決了這點。

與剩余電流保護器(RCD)相比

具有實時性

    在發生串聯和并聯電弧故障時，故障阻抗降低了負載電流，使得電流低于RCD的脫扣閾值，導致RCD不能實時迅速脫扣。
